Aktor Auto/Manuell Switch

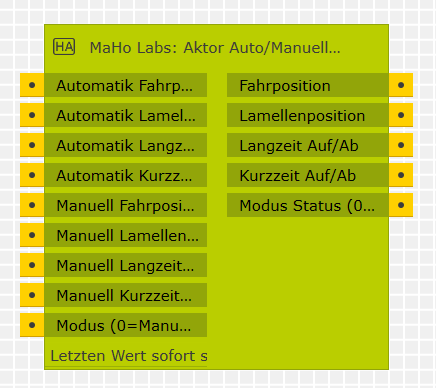

Aktor Auto/Manuell Switch in der Gira X1 Logik-Ansicht

Steuern Sie Ihre Aktoren wahlweise automatisch oder manuell - ohne Konflikte.

Der Aktor Auto/Manuell Switch erkennt automatisch wenn ein manueller Befehl eintrifft und schaltet sofort auf Manuellbetrieb um. Sobald Sie wieder auf Automatik schalten, werden die letzten bekannten Sollwerte optional sofort gesendet.

Automatische Erkennung

Jeder manuelle Befehl schaltet den Baustein selbstständig auf Manuellbetrieb um - kein zusätzlicher Schaltbefehl nötig.

Flexibles Umschaltverhalten

Beim Zurückschalten auf Automatik können die letzten Sollwerte sofort gesendet oder auf den nächsten Automatikbefehl gewartet werden.

Universell einsetzbar

Geeignet für Jalousien, Rollläden, Markisen und andere Aktoren mit Fahr- und Lamellenposition sowie Langzeit- und Kurzzeitbefehlen.

Sauberer Neustart

Nach einem Systemneustart werden keine ungewollten Nullwerte an die Aktoren gesendet. Der Baustein wartet auf echte Eingangswerte.

ETS-Direktbetrieb

Manuelle Befehle können optional nur den Moduswechsel auslösen, ohne zum Ausgang weitergeleitet zu werden - ideal wenn die ETS die Aktoren direkt ansteuert.

Eingänge und Konfiguration

Automatik-Eingänge

Eingang	Typ	Beschreibung
Automatik Fahrposition	Eingang	Fahrposition vom automatischen System (0-100%). Wird nur weitergeleitet wenn Modus = Automatik.
Automatik Lamellenposition	Eingang	Lamellenposition vom automatischen System (0-100%). Wird nur weitergeleitet wenn Modus = Automatik.
Automatik Langzeit Auf/Ab	Eingang	Langzeitfahrbefehl vom automatischen System. Wird nur weitergeleitet wenn Modus = Automatik.
Automatik Kurzzeit Auf/Ab	Eingang	Kurzzeitfahrbefehl vom automatischen System. Wird nur weitergeleitet wenn Modus = Automatik.

Manuell-Eingänge

Eingang	Typ	Beschreibung
Manuell Fahrposition	Eingang	Fahrposition vom manuellen Bedienelement (0-100%). Löst automatisch Umschaltung auf Manuell aus.
Manuell Lamellenposition	Eingang	Lamellenposition vom manuellen Bedienelement (0-100%). Löst automatisch Umschaltung auf Manuell aus.
Manuell Langzeit Auf/Ab	Eingang	Langzeitfahrbefehl vom manuellen Bedienelement. Löst automatisch Umschaltung auf Manuell aus.
Manuell Kurzzeit Auf/Ab	Eingang	Kurzzeitfahrbefehl vom manuellen Bedienelement. Löst automatisch Umschaltung auf Manuell aus.

Steuerung

Eingang / Parameter	Typ	Beschreibung
Modus (0=Manuell, 1=Automatik)	Eingang	Schaltet den Betriebsmodus um. Standard: 1 (Automatik). Kann mit einem Taster oder einer Visualisierungsschaltfläche verbunden werden.
Beim Umschalten auf Automatik	Parameter	Legt fest was beim Zurückschalten auf Automatik passiert: Letzten Wert sofort senden - Die zuletzt empfangenen Automatik-Werte werden sofort an die Ausgänge gesendet. Auf neuen Wert warten - Es wird gewartet bis der nächste Automatikbefehl eintrifft.
Manuelle Befehle weiterleiten	Parameter	Legt fest ob manuelle Eingangswerte an die Ausgänge weitergeleitet werden: Aktiviert (Standard) - Manuelle Befehle werden wie bisher an die Ausgänge gesendet. Deaktiviert - Manuelle Befehle lösen nur den Moduswechsel auf Manuell aus, werden aber NICHT an die Ausgänge weitergeleitet. Ideal wenn die manuellen Befehle bereits in der ETS direkt mit dem Aktor verbunden sind.

Ausgänge

Ausgang	Typ	Beschreibung
Fahrposition	Ausgang	Aktuelle Fahrposition (0-100%) - je nach Modus von Automatik oder Manuell.
Lamellenposition	Ausgang	Aktuelle Lamellenposition (0-100%) - je nach Modus von Automatik oder Manuell.
Langzeit Auf/Ab	Ausgang	Langzeitfahrbefehl - je nach Modus von Automatik oder Manuell.
Kurzzeit Auf/Ab	Ausgang	Kurzzeitfahrbefehl - je nach Modus von Automatik oder Manuell.
Modus Status (0=Manuell, 1=Automatik)	Ausgang	Zeigt den aktuellen Betriebsmodus an. Kann zur Visualisierung auf einer Schaltfläche oder LED verwendet werden. Wichtig: Nicht mit dem Eingang "Modus" verwechseln!

Wichtig: Beim Umschalten auf Automatik werden Langzeit- und Kurzzeitbefehle bewusst nicht gesendet, da diese Impulsbefehle sind und einen Fahrvorgang auslösen würden.

Anwendungsbeispiele

Jalousiesteuerung mit Wetterstation und Bedientableau

Anwendungsfall: Eine Jalousie wird tagsüber automatisch von einer Wetterstation gesteuert. Bei Bedarf kann der Bewohner manuell über ein MDT-Bedientableau eingreifen.

Konfiguration im GPA

// Parameter einstellen
Beim Umschalten auf Automatik: Letzten Wert sofort senden

// Automatik-Eingänge verbinden
Automatik Fahrposition    → Wetterstation Jalousie Sollposition
Automatik Lamellenposition → Wetterstation Lamellen Sollposition
Automatik Langzeit Auf/Ab → Wetterstation Langzeitbefehl
Automatik Kurzzeit Auf/Ab → Wetterstation Kurzzeitbefehl

// Manuell-Eingänge verbinden
Manuell Fahrposition      → MDT Bedientableau Fahrposition
Manuell Lamellenposition  → MDT Bedientableau Lamellenposition
Manuell Langzeit Auf/Ab   → MDT Bedientableau Langzeit
Manuell Kurzzeit Auf/Ab   → MDT Bedientableau Kurzzeit

// Steuerung
Modus                     → Visualisierung Automatik/Manuell Taster


Szenario 1: Normalbetrieb Automatik

Modus = 1 (Automatik)
Wetterstation sendet Fahrposition 75% → Ausgang Fahrposition = 75%
Wetterstation sendet Lamellenposition 45% → Ausgang Lamellenposition = 45%

Szenario 2: Manueller Eingriff

Bewohner drückt am Bedientableau "Auf" → Langzeit Auf/Ab kommt an
Baustein erkennt manuellen Befehl → Modus wechselt automatisch auf 0 (Manuell)
Modus Status Ausgang = 0 → Visualisierung zeigt "Manuell"
Langzeit Auf/Ab wird sofort an Ausgang weitergeleitet

Szenario 3: Zurück auf Automatik

Bewohner drückt Automatik-Taster → Modus = 1
Letzter Automatikwert war Fahrposition 75%, Lamellenposition 45%
Diese Werte werden sofort gesendet → Jalousie fährt auf Sollposition
Modus Status Ausgang = 1 → Visualisierung zeigt "Automatik"

Rollladen mit Zeitsteuerung

Anwendungsfall: Ein Rollladen wird morgens und abends per Zeitschaltuhr automatisch gesteuert. Der Bewohner kann jederzeit manuell eingreifen.

// Parameter
Beim Umschalten auf Automatik: Auf neuen Wert warten

// Automatik-Eingänge
Automatik Fahrposition → Zeitschaltuhr Rollladen Position
Automatik Langzeit     → Zeitschaltuhr Langzeitbefehl

// Manuell-Eingänge
Manuell Langzeit       → Wandtaster Auf/Ab


Mit "Auf neuen Wert warten" fährt der Rollladen nach dem Zurückschalten
auf Automatik erst beim nächsten Zeitschaltuhrereignis auf die Sollposition.

Markise mit Windsensor

Anwendungsfall: Eine Markise wird bei Wind automatisch eingefahren. Der Bewohner kann sie manuell ausfahren, solange kein Wind weht.

// Automatik-Eingänge
Automatik Fahrposition → Windsensor Schutzposition (100% = eingefahren)
Automatik Langzeit     → Windsensor Einfahrbefehl

// Manuell-Eingänge
Manuell Fahrposition   → Visualisierung Schieberegler
Manuell Langzeit       → Visualisierung Taster Auf/Ab


Bei Windwarnung sendet der Windsensor Fahrposition 100%
→ Baustein schaltet automatisch auf Manuell um wenn Bewohner eingreift
→ Nach Abklingen des Windes: Taster "Automatik" → Schutzposition wird sofort gesendet

ETS-Direktbetrieb: Manuell über ETS, Automatik über X1

Anwendungsfall: Die manuellen Tasterschnittstellen sind in der ETS bereits direkt mit dem Jalousieaktor verbunden. Der Baustein soll nur die Automatik-Befehle sperren wenn manuell bedient wird - die manuellen Werte aber NICHT nochmals zum Aktor senden.

// Parameter
Beim Umschalten auf Automatik: Letzten Wert sofort senden
Manuelle Befehle weiterleiten: Deaktiviert

// Automatik-Eingänge
Automatik Fahrposition    → Wetterstation Jalousie Sollposition
Automatik Lamellenposition → Wetterstation Lamellen Sollposition

// Manuell-Eingänge (nur zur Erkennung, nicht zum Weiterleiten)
Manuell Langzeit Auf/Ab   → MDT Tasterschnittstelle Langzeit (gleiche GA wie in ETS)

// Ausgänge nur für Automatik-Befehle
Fahrposition              → MDT Jalousieaktor Fahrposition
Lamellenposition          → MDT Jalousieaktor Lamellenposition


Bewohner drückt Taster → ETS sendet Langzeit direkt an Aktor
→ Gleichzeitig erkennt der Baustein den manuellen Befehl am Eingang
→ Modus wechselt auf Manuell → Automatik-Befehle werden blockiert
→ Der Baustein sendet den manuellen Befehl NICHT nochmals (kein doppeltes Telegramm)
→ Zurückschalten auf Automatik → Letzter Automatikwert wird gesendet

Vorteil: Keine doppelten Telegramme auf dem KNX-Bus. Die ETS-Programmierung bleibt unverändert bestehen, der Baustein ergänzt nur die Automatik-Logik.

Tipp: Verbinden Sie den Modus Status Ausgang mit einer farbigen Schaltfläche in der Visualisierung (grün = Automatik, rot = Manuell). So sehen Sie auf einen Blick in welchem Betriebsmodus sich jede Jalousie befindet.
