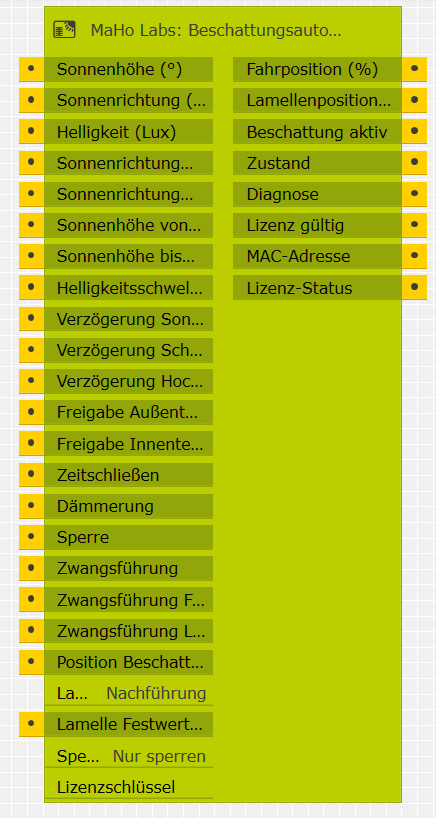

Beschattungsautomatik in der Gira X1 Logik-Ansicht
Was ist die Beschattungsautomatik?
Die Beschattungsautomatik steuert Jalousien, Rollläden und Markisen automatisch nach Sonnenstand, Helligkeit und Temperatur. Die Lamellen folgen der Sonnenhöhe – hohe Sonne bedeutet flache Lamellen, tiefe Sonne bedeutet steilere Lamellen. So wird direktes Sonnenlicht blockiert, während möglichst viel Tageslicht durchgelassen wird.
Konfigurierbare Verzögerungen verhindern ständiges Hin- und Herfahren bei wechselnder Bewölkung. Über die Position Schatten bleibt die Jalousie nach dem Verschwinden der Sonne zunächst teilweise geschlossen, bevor sie ganz öffnet.
Hauptfunktionen
Lamellennachführung
Physikalisch exakte Lamellenberechnung aus Lamellenbreite und -abstand. Alternativ fester Lamellenwert – extern einstellbar.
Verzögerungslogik
Drei konfigurierbare Verzögerungen: Aktivierung bei Sonne, Deaktivierung bei Schatten und Hochfahren nach der Schattenposition.
Position Schatten
Nach dem Verschwinden der Sonne fährt die Jalousie auf eine konfigurierbare Schattenposition – und erst nach einer weiteren Verzögerung ganz auf.
Übersteuerung
Sperre, Zwangsführung, Zeitschließen und Dämmerung übersteuern die Automatik mit konfigurierbarem Verhalten.
Funktionsablauf
Prioritäten (höchste zuerst)
1. Sperre – konfigurierbares Verhalten (nur sperren / schließen / öffnen)
2. Zwangsführung – extern vorgegebene Fahr- und Lamellenposition
3. Zeitschließen – 100 % Fahren / 100 % Lamelle
4. Dämmerung – 100 % Fahren / 100 % Lamelle
5. Automatik – Beschattung nach Bedingungen
Die Automatik durchläuft fünf Zustände:
| Zustand | Fahrposition | Lamelle | Übergang |
|---|---|---|---|
| Offen | 0 % | 0 % | Bedingung erfüllt → Warte auf Sonne |
| Warte auf Sonne | 0 % | 0 % | Verzögerung Sonne abgelaufen → Beschattung Bedingung weg → zurück zu Offen |
| Beschattung | Position Beschattung | Nachgeführt / Fest | Bedingung weg → Warte auf Position Schatten |
| Warte auf Position Schatten | Position Beschattung | Nachgeführt / Fest | Verzögerung Schatten abgelaufen → Position Schatten Bedingung zurück → Beschattung |
| Position Schatten | Position Schatten Fahren | Position Schatten Lamelle | Verzögerung Hochfahren abgelaufen → Offen Bedingung zurück → Beschattung |
Rückkehr zur Beschattung
Wenn die Sonne während „Warte auf Position Schatten" oder „Position Schatten" zurückkommt, wechselt der Baustein sofort zurück zu Beschattung – ohne die Verzögerung Sonne erneut abzuwarten.
Beschattungsbedingung
Alle folgenden Bedingungen müssen gleichzeitig erfüllt sein:
- Sonnenhöhe liegt zwischen „Sonnenhöhe von" und „Sonnenhöhe bis"
- Sonnenrichtung liegt zwischen „Sonnenrichtung Start" und „Sonnenrichtung Ende" (Wrap-Around über 0°/360° wird unterstützt)
- Helligkeit ist größer oder gleich der Helligkeitsschwelle
- Freigabe Außentemperatur ist true (oder nicht verbunden)
- Freigabe Innentemperatur ist true (oder nicht verbunden)
Hinweis: Nicht verbundene Eingänge
Schwellen- und Bereichseingänge verwenden ihre Standardwerte, wenn sie nicht verbunden sind. Die Temperatur-Freigaben gelten als erteilt, wenn kein Sensor angeschlossen ist.
Lamellennachführung
Im Modus „Nachführung" wird die Lamellenstellung automatisch an die Sonnenhöhe angepasst. Der Baustein berechnet aus der Lamellenbreite und dem Lamellenabstand einen Grenzwinkel: Ab dieser Sonnenhöhe reicht eine waagerechte Lamelle aus, um die Sonne abzuhalten. Unterhalb wird der benötigte Kippwinkel physikalisch exakt berechnet.
| Sonnenhöhe | Lamelle (80 mm / 72 mm, 50 %–100 %) | Bedeutung |
|---|---|---|
| 0° | 100 % | Sonne am Horizont → ganz zu |
| 10° | 82 % | |
| 20° | 66 % | |
| 30° | 55 % | |
| 42° | 50 % | Grenzwinkel → waagerecht |
| 50°+ | 50 % | Bleibt waagerecht |
Im Modus „Fest" wird unabhängig von der Sonnenhöhe ein fester Lamellenwert verwendet (Eingang „Lamelle Festwert" – extern einstellbar).
Wichtig: Lamelle Min. kalibrieren
Der Parameter „Lamelle Min." muss dem Prozentwert entsprechen, bei dem die Lamelle Ihrer Jalousie waagerecht steht. Dieser Wert ist je nach Hersteller und Modell unterschiedlich. Testen Sie den Wert vorab manuell: Fahren Sie die Jalousie ganz zu und verstellen Sie die Lamelle schrittweise, bis sie waagerecht steht – dieser Prozentwert ist Ihr „Lamelle Min.".
Hinweis: Lamellenbreite und -abstand messen
Lamellenbreite: Die Breite einer einzelnen Lamelle in mm (typisch 50–80 mm).
Lamellenabstand: Der vertikale Abstand zwischen zwei Lamellen in mm, gemessen bei waagerechter Stellung.
Eingänge
Messwerte
| Eingang | Beschreibung |
|---|---|
| Sonnenhöhe (°) | Aktueller Elevationswinkel der Sonne. Wird für die Bedingungsprüfung und die Lamellennachführung verwendet. |
| Sonnenrichtung (°) | Aktuelle Himmelsrichtung der Sonne (0° = Nord, 90° = Ost, 180° = Süd, 270° = West). |
| Helligkeit (Lux) | Aktueller Helligkeitswert vom Sensor. |
Bereiche und Schwellen
| Eingang | Default | Beschreibung |
|---|---|---|
| Sonnenrichtung Start (°) | 0 | Beginn des aktiven Sonnenbereichs. Wrap-Around über 0°/360° wird unterstützt (z. B. Start 315°, Ende 45° für Nordfenster). |
| Sonnenrichtung Ende (°) | 360 | Ende des aktiven Sonnenbereichs. |
| Sonnenhöhe von (°) | 0 | Minimale Sonnenhöhe für Beschattung. |
| Sonnenhöhe bis (°) | 90 | Maximale Sonnenhöhe für Beschattung. |
| Helligkeitsschwelle (Lux) | 40000 | Mindesthelligkeit, ab der die Beschattung aktiviert wird. |
Verzögerungen
| Eingang | Default | Beschreibung |
|---|---|---|
| Verzögerung Sonne (min) | 3 | Die Beschattungsbedingung muss für diese Zeit ununterbrochen erfüllt sein, bevor die Beschattung aktiviert wird. |
| Verzögerung Schatten (min) | 10 | Die Beschattungsbedingung muss für diese Zeit ununterbrochen nicht erfüllt sein, bevor auf Position Schatten gewechselt wird. |
| Verzögerung Hochfahren (min) | 15 | Wartezeit in der Position Schatten, bevor die Jalousie ganz öffnet. |
Positionen und Lamellenwert
| Eingang | Default | Beschreibung |
|---|---|---|
| Position Beschattung Fahren (%) | 100 | Fahrposition während der aktiven Beschattung (0 = offen, 100 = geschlossen). Extern einstellbar. |
| Lamelle Festwert (%) | 50 | Feste Lamellenposition im Modus „Fest". Extern einstellbar, z. B. über einen Schieberegler im Dashboard. |
Freigaben und Übersteuerung
| Eingang | Default | Beschreibung |
|---|---|---|
| Freigabe Außentemperatur | true | Extern berechnete Temperaturfreigabe. Bei true oder nicht verbunden: Bedingung erfüllt. |
| Freigabe Innentemperatur | true | Wie Freigabe Außentemperatur, für die Raumtemperatur. |
| Zeitschließen | false | Bei true: Jalousie sofort auf 100 % / 100 %. Standardmäßig ausgeblendet. |
| Dämmerung | false | Bei true: Jalousie sofort auf 100 % / 100 %. Standardmäßig ausgeblendet. |
| Sperre | false | Höchste Priorität. Sperrt die Automatik. Verhalten über die Parameter „Sperr-Verhalten" und „Entsperr-Verhalten" konfigurierbar. |
| Zwangsführung | false | Bei true: Die Ausgänge werden auf die Werte der Eingänge „Zwangsführung Fahren" und „Zwangsführung Lamelle" gesetzt. Nach Deaktivierung fällt der Baustein in den normalen Automatikbetrieb zurück. Standardmäßig ausgeblendet. |
| Zwangsführung Fahren (%) | 0 | Erzwungene Fahrposition bei aktiver Zwangsführung. Standardmäßig ausgeblendet. |
| Zwangsführung Lamelle (%) | 0 | Erzwungene Lamellenposition bei aktiver Zwangsführung. Standardmäßig ausgeblendet. |
| Lizenzschlüssel | Der gerätegebundene Lizenzschlüssel. Siehe Abschnitt „Lizenzierung". |
Parameter
| Parameter | Default | Beschreibung |
|---|---|---|
| Lamellenmodus | Nachführung | Nachführung: Lamellenposition wird physikalisch exakt aus Sonnenhöhe und Jalousie-Geometrie berechnet (siehe „Lamellennachführung"). Fest: Fester Lamellenwert über den Eingang „Lamelle Festwert". |
| Lamelle Min. (%) | 50 | Lamellenstellung bei waagerechter Lamelle. Dieser Wert muss dem Prozentwert entsprechen, bei dem die Lamelle Ihrer Jalousie waagerecht steht. Vorab manuell an der Jalousie testen. |
| Lamelle Max. (%) | 100 | Maximale Lamellenstellung bei tiefer Sonne (steile Lamelle). |
| Lamellenbreite (mm) | 80 | Breite einer einzelnen Lamelle in mm. |
| Lamellenabstand (mm) | 72 | Vertikaler Abstand zwischen zwei Lamellen in mm (bei waagerechter Stellung). Grenzwinkel = arctan(Abstand ÷ Breite). |
| Lamellen Offset (%) | 0 | Wird auf die berechnete Lamellenposition addiert. Positiv = mehr geschlossen, negativ = mehr offen. Zur Feinjustierung ohne die Geometrie-Parameter zu ändern. |
| Position Schatten Fahren (%) | 100 | Fahrposition in der Schattenposition. |
| Position Schatten Lamelle (%) | 50 | Lamellenposition in der Schattenposition. |
| Sperr-Verhalten | Nur sperren | Nur sperren: Ausgänge bleiben unverändert. Sperren und schließen: Sofort auf 100 % / 100 %. Sperren und öffnen: Sofort auf 0 % / 0 %. |
| Entsperr-Verhalten | Auf Automatik warten | Auf Automatik warten: Zustand wird auf „Offen" gesetzt, Ausgänge bleiben. Automatik-Wert senden: Bedingung wird sofort geprüft und Position gesetzt. |
| Zyklisches Senden (min) | 0 | 0 = Ausgänge werden nur bei Wertänderung gesendet. Bei einem Wert > 0 werden die Ausgänge zusätzlich im eingestellten Intervall gesendet. |
| Sendeschwelle (%) | 5 | Ausgänge werden erst gesendet, wenn Fahrposition oder Lamellenposition sich um mehr als diesen Wert ändern. Verhindert ständiges Nachjustieren bei minimalen Änderungen. |
Ausgänge
Funktion
| Ausgang | Beschreibung |
|---|---|
| Fahrposition (%) | Aktuelle Fahrposition: 0 % = offen, 100 % = geschlossen. |
| Lamellenposition (%) | Aktuelle Lamellenstellung: 0 % = flach/offen, 100 % = steil/geschlossen. |
| Beschattung aktiv | true während der Zustände „Beschattung" und „Warte auf Position Schatten". |
| Zustand | Klartext-Status: „Offen", „Warte auf Sonne (X s)", „Beschattung aktiv", „Position Schatten (X s bis offen)", „Gesperrt", „Zwangsführung", „Zeitschließen", „Dämmerung". |
| Diagnose | Detaillierte Statusanzeige mit allen Bedingungen: ob Sonne auf der Fassade, Helligkeit ausreichend, Temperaturfreigaben erteilt, aktuelle Lamellenposition. Läuft immer mit – auch bei Sperre oder Übersteuerung. |
Lizenz
| Ausgang | Beschreibung |
|---|---|
| Lizenz gültig | true bei gültigem Lizenzschlüssel oder während des Testzeitraums. |
| MAC-Adresse | Die MAC-Adresse des Gira X1 – wird für die Lizenzanforderung benötigt. |
| Lizenz-Status | Klartext: „Lizenz gültig", „Testzeitraum – noch X h", „Testzeitraum abgelaufen – Lizenzschlüssel erforderlich" oder „Ungültige Lizenz". |
Sendeverhalten
Hinweis: Sendefilter
Die Ausgänge Fahrposition, Lamellenposition und Beschattung aktiv werden nur gesendet, wenn sich ein Wert um mehr als die eingestellte Sendeschwelle (Standard 5 %) geändert hat. Das reduziert unnötigen Busverkehr und verhindert ständiges Nachjustieren der Lamellen. Über den Parameter „Zyklisches Senden" kann zusätzlich ein Intervall eingestellt werden, in dem die Werte unabhängig von Änderungen erneut gesendet werden. Die Ausgänge „Zustand" und „Diagnose" werden immer aktualisiert.
Lizenzierung
Hinweis: Gerätegebundene Lizenz
Der Lizenzschlüssel ist an die MAC-Adresse des jeweiligen Gira X1 gebunden und funktioniert nur auf diesem Gerät. Ohne gültige Lizenz werden nach Ablauf des Testzeitraums keine Positionen mehr berechnet – die Ausgänge bleiben auf 0 % / 0 %.
Testzeitraum (12 Stunden)
Nach dem ersten Start läuft der Baustein 12 Stunden lang ohne Lizenz voll funktionsfähig. Während dieser Zeit zeigt der Ausgang „Lizenz-Status" „Testzeitraum – noch X h" an und „Lizenz gültig" steht auf true. Nach Ablauf wird ein gültiger Lizenzschlüssel benötigt.
So aktivieren Sie den Baustein:
-
MAC-Adresse ablesen
Ziehen Sie den Baustein in Ihr Logikblatt. Am Ausgang „MAC-Adresse" wird die Geräte-Adresse angezeigt. -
Lizenz anfordern
Übermitteln Sie die MAC-Adresse an MaHo Labs per E-Mail an labs@maho-elektrotechnik.de. -
Schlüssel eintragen
Tragen Sie den Schlüssel am Eingang „Lizenzschlüssel" ein.
Hinweis: Prüfung erst bei eintreffendem Wert
Der Baustein wertet die Lizenz und den Testzeitraum aus, sobald ein Wert an einem Eingang eintrifft oder der interne Scheduler-Tick läuft (alle 30 Sekunden).
Wichtig: Schlüssel unverändert übernehmen
Der Lizenzschlüssel ist zeichengenau (Groß-/Kleinschreibung). Kopieren Sie ihn vollständig und ohne zusätzliche Leerzeichen oder Zeilenumbrüche.
Anwendungsbeispiele
Südfenster mit Lamellennachführung
Sonnenrichtung Start: 90° | Sonnenrichtung Ende: 270°
Sonnenhöhe von: 10° | Sonnenhöhe bis: 90°
Helligkeitsschwelle: 40 000 Lux
Lamellenmodus: Nachführung | Lamellenbreite: 80 mm | Lamellenabstand: 72 mm
Lamelle Min: 50 % | Lamelle Max: 100 %
Ergebnis: Der Grenzwinkel berechnet sich zu 42°. Unter 42° Sonnenhöhe werden die Lamellen proportional steiler gestellt, darüber stehen sie waagerecht.
Westfenster mit festem Lamellenwert
Sonnenrichtung Start: 200° | Sonnenrichtung Ende: 310°
Lamellenmodus: Fest | Lamelle Festwert: 70 %
Freigabe Innentemperatur: verbunden mit Vergleichsbaustein (Raumtemp ≥ 23 °C)
Ergebnis: Die Jalousie schließt bei Westsonne mit fester Lamellenstellung, aber nur wenn es im Raum warm genug ist.
Fehlerbehebung
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Jalousie reagiert nicht | Beschattungsbedingung nicht erfüllt | Ausgang „Diagnose" prüfen – zeigt welche Bedingung nicht erfüllt ist. |
| Zustand zeigt „Keine Lizenz" | Testzeitraum abgelaufen | Gültigen Lizenzschlüssel eintragen (siehe „Lizenzierung"). |
| Status „Ungültige Lizenz" | Schlüssel fehlerhaft oder für anderes Gerät | MAC-Adresse am Ausgang prüfen und Schlüssel zeichengenau neu eintragen. |
| Jalousie fährt ständig auf und zu | Verzögerungen zu kurz | Verzögerung Sonne und Verzögerung Schatten erhöhen. |
| Lamellen stehen falsch | Lamelle Min. oder Geometrie nicht passend | Lamelle Min. an der Jalousie testen (waagerecht-Wert). Lamellenbreite und -abstand nachmessen. Lamellen Offset nutzen. |
| Beschattung startet nicht bei Sonne | Sonnenrichtungsbereich passt nicht | Sonnenrichtung Start und Ende prüfen. Diagnose-Ausgang zeigt ob „Sonne auf Fassade" oder nicht. |
| Zustand zeigt dauerhaft „Gesperrt" | Sperre-Eingang steht auf true | Verdrahtung des Sperre-Eingangs prüfen. |
| Lamelle ändert sich ständig minimal | Sendeschwelle zu niedrig | Parameter „Sendeschwelle" erhöhen (z. B. auf 5–10 %). |
| Nach Neustart kurzzeitig „Offen" | Zustand ist im RAM | Normal – der Baustein evaluiert die Bedingungen innerhalb der Verzögerung Sonne neu. |
Changelog
Erstveröffentlichung.
