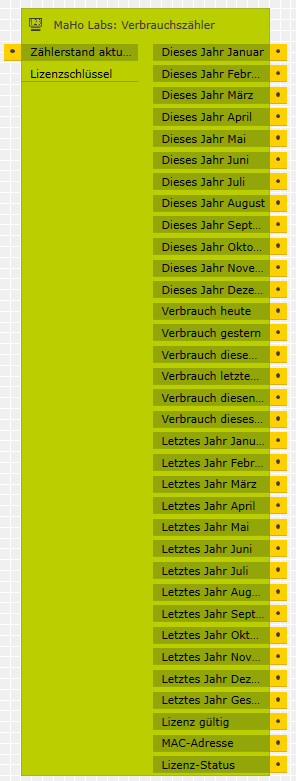

Verbrauchszähler in der Gira X1 Logik-Ansicht
Was ist der Verbrauchszähler?
Wandeln Sie kontinuierliche Zählerstände automatisch in übersichtliche Verbrauchsdaten um. Der Baustein erfasst Ihren Verbrauch für heute, gestern, diese Woche, letzte Woche, diesen Monat und dieses Jahr – plus alle Monatswerte der letzten 24 Monate.
Wählen Sie zwischen Standard-Modus (robust bei unregelmäßigen Updates) oder Interpolations-Modus (präzise bei regelmäßigen Updates). Perfekt für Strom, Wasser, Gas oder jeden anderen Zähler.
Hauptfunktionen
35 Ausgänge
Verbrauch für 6 aktuelle Perioden (heute, gestern, diese Woche, letzte Woche, dieser Monat, dieses Jahr) plus 24 Monatswerte und Jahresgesamt.
Zählerwechsel-Erkennung
Automatische Erkennung bei Zähleraustausch. Der Verbrauch wird nahtlos weitergeführt ohne Datenverlust durch kumulierte Speicherung.
Zwei Berechnungsmodi
Standard-Modus für robuste Erfassung bei unregelmäßigen Updates oder Interpolations-Modus für höchste Präzision bei regelmäßigen Updates.
Persistente Speicherung
Alle Daten bleiben bei Systemneustarts erhalten. ISO 8601 Wochenberechnung mit Montag als erstem Wochentag.
Hinweis: Universell einsetzbar
Der Baustein kann für beliebige Zählertypen verwendet werden – Strom (kWh), Wasser (m³), Gas (m³), Wärme (kWh) oder jeden anderen kumulativen Zähler.
Eingänge & Parameter
Eingänge
| Eingang | Beschreibung |
|---|---|
| Zählerstand aktuell | Der aktuelle Zählerstand als Zahl (z.B. 12345.67 kWh). Dieser Wert sollte kontinuierlich vom Zähler geliefert werden. |
| Trigger | Löst die Berechnung manuell aus. Nützlich für manuelle Updates oder zeitgesteuerte Aktualisierung. |
| Zählerstand zurücksetzen | Bei einem true-Impuls werden alle Werte gelöscht und der Baustein neu initialisiert. Nur bei Ersteinrichtung verwenden. |
| Lizenzschlüssel | Der gerätegebundene Lizenzschlüssel. Nach Ablauf des 12-stündigen Testzeitraums erforderlich, damit der Baustein weiter rechnet. Siehe Abschnitt „Lizenzierung". |
Parameter
| Parameter | Beschreibung |
|---|---|
| Berechnungsmodus |
Standard: Verwendet den letzten bekannten Zählerstand. Robust bei unregelmäßigen Updates. Interpolation: Berechnet den Zählerstand zum exakten Periodenwechsel. Präziser bei regelmäßigen Updates. Standard: Standard |
Wichtig: Modus-Wechsel
Ändern Sie den Berechnungsmodus nur bei der Ersteinrichtung. Ein Wechsel während des Betriebs kann zu inkonsistenten Monatswerten führen, da die Startwerte unterschiedlich berechnet werden.
Ausgänge
Aktuelle Perioden
| Ausgang | Beschreibung |
|---|---|
| Verbrauch heute | Verbrauch seit 00:00 Uhr des aktuellen Tages |
| Verbrauch gestern | Verbrauch des gestrigen Tages (00:00 bis 23:59 Uhr) |
| Verbrauch diese Woche | Verbrauch seit Montag 00:00 Uhr der aktuellen Woche |
| Verbrauch letzte Woche | Verbrauch der vergangenen Woche (Montag bis Sonntag) |
| Verbrauch diesen Monat | Verbrauch seit dem 1. des aktuellen Monats |
| Verbrauch dieses Jahr | Verbrauch seit dem 1. Januar des aktuellen Jahres |
Monatswerte - Dieses Jahr
| Ausgang | Beschreibung |
|---|---|
| Dieses Jahr Januar bis Dezember | 12 Ausgänge für jeden Monat des laufenden Jahres. Zeigt den Verbrauch des jeweiligen Monats. Der aktuelle Monat wird live aktualisiert. |
Monatswerte - Letztes Jahr
| Ausgang | Beschreibung |
|---|---|
| Letztes Jahr Januar bis Dezember | 12 Ausgänge für jeden Monat des vergangenen Jahres. Ermöglicht Jahresvergleiche. |
| Letztes Jahr Gesamt | Gesamtverbrauch des vergangenen Jahres (Summe aller 12 Monate) |
Lizenz
| Ausgang | Beschreibung |
|---|---|
| Lizenz gültig | true, wenn der Baustein aktiv ist – also bei gültigem Lizenzschlüssel oder während des Testzeitraums. Nur dann werden Werte berechnet. |
| MAC-Adresse | Die MAC-Adresse des Gira X1 – wird für die Lizenzanforderung benötigt und kann hier direkt abgelesen werden. |
| Lizenz-Status | Klartext-Status: „Lizenz gültig", „Testzeitraum – noch X h", „Testzeitraum abgelaufen – Lizenzschlüssel erforderlich" oder „Ungültige Lizenz". |
Berechnungsmodi im Detail
Standard-Modus (empfohlen)
Der Standard-Modus verwendet den zuletzt bekannten Zählerstand für Periodenwechsel. Dies ist robust gegenüber unregelmäßigen Updates und funktioniert zuverlässig auch wenn der Zähler nur alle paar Stunden einen neuen Wert sendet.
Beispiel Standard-Modus
Situation: Zähler sendet nur alle 2-3 Stunden Updates
23:45 Uhr: 3219 kWh (letzter Wert vor Mitternacht)
02:15 Uhr: 3223 kWh (erster Wert nach Mitternacht)
Verbrauch gestern: Verwendet 3219 kWh als Endwert
Verbrauch heute Start: Verwendet 3219 kWh als Startwert
Einfach, robust, keine Interpolation nötig
Interpolations-Modus (präzise)
Der Interpolations-Modus berechnet den Zählerstand zum exakten Zeitpunkt des Periodenwechsels durch lineare Interpolation zwischen dem letzten Wert vor und dem ersten Wert nach dem Wechsel. Dies liefert präzisere Werte, setzt aber regelmäßige Updates voraus.
Praxis-Beispiel: Tageswechsel mit Interpolation
Ausgangssituation:
Ihr Stromzähler sendet Updates in unregelmäßigen Abständen
15.02. 23:47 Uhr: 3219.2 kWh
16.02. 00:13 Uhr: 3220.8 kWh
Interpolierter Wert für 00:00 Uhr: 3220.0 kWh
Ergebnis:
Verbrauch gestern endet mit: 3220.0 kWh (interpoliert)
Verbrauch heute startet mit: 3220.0 kWh (interpoliert)
Aktuelle Messung 08:05 Uhr: 3227.3 kWh
Verbrauch heute: 3227.3 - 3220.0 = 7.3 kWh (präzise!)
Weitere Anwendungsbeispiele
Stromverbrauch überwachen
Anwendungsfall: Täglichen und monatlichen Stromverbrauch im Dashboard anzeigen
Verbinden Sie:
Eingang: Zählerstand vom Stromzähler (z.B. über Modbus, M-Bus oder KNX)
Ausgänge: Verbrauch heute, Verbrauch diesen Monat, Verbrauch dieses Jahr
Modus: Standard
Dashboard-Anzeige:
Heute: 12.5 kWh
Dieser Monat: 387 kWh
Dieses Jahr: 4521 kWh
Wasserverbrauch mit Grenzwert-Alarm
Anwendungsfall: Warnung bei ungewöhnlich hohem Wasserverbrauch
Konfiguration:
Eingang: Wasserzähler (m³)
Ausgang: Verbrauch heute
Zusätzlich: Vergleichsbaustein (Verbrauch heute größer 0.5 m³)
Aktion: Push-Nachricht "Hoher Wasserverbrauch heute!"
Nutzen:
Frühzeitige Erkennung von Wasserrohrbrüchen oder laufenden WC-Spülungen
PV-Erzeugung tracken
Anwendungsfall: Monatliche Solarertrag-Übersicht
Verbinden Sie:
Eingang: PV-Ertragszähler (kWh)
Ausgänge: Alle 12 Monatswerte "Dieses Jahr"
Modus: Interpolation (bei minutengenauer Erfassung)
Ergebnis:
Januar: 145 kWh
Februar: 203 kWh
März: 387 kWh
...
Jahr gesamt: 5432 kWh
Zählerwechsel-Funktion
Hinweis: Automatische Erkennung
Der Baustein erkennt automatisch wenn ein Zähler ausgetauscht wurde (neuer Zählerstand ist kleiner als der letzte bekannte Wert). Der bisherige Verbrauch wird in einer kumulierten Variable gespeichert und der neue Zähler nahtlos weitergeführt.
Beispiel:
- Alter Zähler zeigt 45678 kWh
- Neuer Zähler startet bei 0 kWh
- Baustein speichert 45678 kWh als kumulierten Verbrauch
- Jahresverbrauch = kumulierter Verbrauch (45678) + neuer Zähler (z.B. 250) = 45928 kWh
Lizenzierung
Hinweis: Gerätegebundene Lizenz
Der Lizenzschlüssel ist an die MAC-Adresse des jeweiligen Gira X1 gebunden und funktioniert nur auf diesem Gerät. Nach Ablauf des Testzeitraums (siehe unten) werden ohne gültige Lizenz keine Verbrauchswerte mehr berechnet – bereits gespeicherte Zählerstände bleiben jedoch erhalten und werden nach der Freischaltung nahtlos fortgeführt.
Testzeitraum (12 Stunden)
Nach dem ersten Start läuft der Baustein 12 Stunden lang ohne Lizenz voll funktionsfähig – zum Ausprobieren. Während dieser Zeit zeigt der Ausgang „Lizenz-Status" „Testzeitraum – noch X h" an und „Lizenz gültig" steht auf true. Nach Ablauf wird ein gültiger Lizenzschlüssel benötigt; bis dahin pausiert die Berechnung (gespeicherte Werte bleiben erhalten).
Der Testzeitraum stützt sich auf die Uhrzeit des Gira X1. Ein Reset über den Eingang „Zählerstand zurücksetzen" verlängert ihn nicht.
So aktivieren Sie den Baustein:
-
MAC-Adresse ablesen
Ziehen Sie den Baustein in Ihr Logikblatt. Am Ausgang „MAC-Adresse" wird die Geräte-Adresse angezeigt (z.B. 00:11:22:33:44:55). -
Lizenz anfordern
Übermitteln Sie die MAC-Adresse an MaHo Labs per E-Mail an labs@maho-elektrotechnik.de. Sie erhalten daraufhin einen gerätegebundenen Lizenzschlüssel. -
Schlüssel eintragen
Tragen Sie den Schlüssel am Eingang „Lizenzschlüssel" ein. Bei Gültigkeit wechselt „Lizenz gültig" auf true und „Lizenz-Status" auf „Lizenz gültig".
Hinweis: Prüfung erst bei eintreffendem Wert
Der Baustein wertet die Lizenz und den Testzeitraum nur aus, wenn er ausgeführt wird – und das geschieht erst, sobald ein Wert an einem Eingang eintrifft (in der Regel „Zählerstand aktuell" oder das Eintragen des Lizenzschlüssels). Solange kein Wert ankommt, bleiben „Lizenz-Status" und „Lizenz gültig" unverändert und der Testzeitraum wird nicht weitergezählt. Für eine sofortige Prüfung kann ein Wert am Eingang „Zählerstand aktuell" angelegt werden.
Wichtig: Schlüssel unverändert übernehmen
Der Lizenzschlüssel ist zeichengenau (Groß-/Kleinschreibung). Kopieren Sie ihn vollständig und ohne zusätzliche Leerzeichen oder Zeilenumbrüche.
Einrichtung Schritt für Schritt
-
Baustein hinzufügen
Ziehen Sie den Baustein "MaHo Labs: Verbrauchszähler" aus der Bibliothek in Ihr Logikblatt. -
Lizenz aktivieren
MAC-Adresse am gleichnamigen Ausgang ablesen, Lizenzschlüssel anfordern und am Eingang "Lizenzschlüssel" eintragen (siehe Abschnitt "Lizenzierung"). -
Berechnungsmodus wählen
Öffnen Sie die Eigenschaften und wählen Sie "Standard" (empfohlen) oder "Interpolation" (nur bei regelmäßigen Updates). -
Zählerstand verbinden
Verbinden Sie den Eingang "Zählerstand aktuell" mit Ihrem Zähler (z.B. Modbus, KNX, M-Bus Gateway). -
Ausgänge verwenden
Verbinden Sie die gewünschten Ausgänge (z.B. "Verbrauch heute", "Verbrauch diesen Monat") mit Ihrem Dashboard oder weiteren Logikbausteinen. -
Testen
Beobachten Sie die Ausgänge über 24 Stunden. "Verbrauch heute" sollte kontinuierlich steigen und bei Mitternacht auf 0 zurückgesetzt werden.
Fehlerbehebung
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Alle Werte bleiben auf 0 | Kein Zählerstand verbunden | Verbinden Sie den Eingang "Zählerstand aktuell" mit Ihrem Zähler |
| Baustein berechnet keine Werte, Status "Testzeitraum abgelaufen – Lizenzschlüssel erforderlich" | 12-h-Testzeitraum abgelaufen, keine Lizenz hinterlegt | Gültigen Lizenzschlüssel am Eingang "Lizenzschlüssel" eintragen (siehe Abschnitt "Lizenzierung") |
| Status "Ungültige Lizenz" | Schlüssel fehlerhaft kopiert oder für anderes Gerät | MAC-Adresse am Ausgang prüfen und Schlüssel zeichengenau (ohne Leerzeichen/Umbrüche) neu eintragen |
| Verbrauch heute wird nicht zurückgesetzt | Systemzeit falsch oder Baustein nicht aktiv | Prüfen Sie die Systemzeit des Gira X1 und ob der Baustein Daten empfängt |
| Monatswerte stimmen nicht | Modus während Betrieb gewechselt | Setzen Sie den Baustein zurück (Zählerstand zurücksetzen = true) und starten Sie neu |
| Negative Werte bei Tageswechsel | Zählerwechsel nicht erkannt | Normal - wird automatisch korrigiert. Warten Sie einen Zyklus ab. |
| Interpolation liefert falsche Werte | Updates zu unregelmäßig | Wechseln Sie zum Standard-Modus. Interpolation benötigt regelmäßige Updates (mindestens stündlich) |
| Werte nach Neustart verschwunden | Baustein wurde gelöscht und neu eingefügt – die gespeicherten Werte hängen an der Instanz und werden dann nicht übernommen | Den vorhandenen Baustein nicht löschen/ersetzen, sondern bestehen lassen. Bei einem Update die Instanz beibehalten. |
| Alle Werte nach Neustart auf 0, Status zeigt Testzeitraum/Lizenz nicht „gültig" | Kein gültiger Lizenzschlüssel und Testzeitraum abgelaufen – der Baustein pausiert und gibt nichts aus | Die Werte sind nicht verloren: gültigen Lizenzschlüssel eintragen; nach dem nächsten eintreffenden Wert werden die gespeicherten Stände wieder ausgegeben. |
| Werte unerwartet auf 0 zurückgesetzt | Eingang „Zählerstand zurücksetzen" wurde (ggf. ungewollt) ausgelöst | Verdrahtung des Reset-Eingangs prüfen – ein true-Impuls löscht alle gespeicherten Werte dauerhaft. |
| Verbrauch gestern zeigt 0 | Erster Tag nach Inbetriebnahme | Normal - nach dem ersten Tageswechsel wird der Wert gefüllt |
Tipp: Welchen Modus soll ich wählen?
Für die meisten Anwendungen ist der Standard-Modus die beste Wahl. Verwenden Sie Interpolation nur wenn Ihr Zähler sehr regelmäßig Updates sendet (alle 15-60 Minuten) und Sie höchste Präzision bei Periodenwechseln benötigen.
Changelog
Fehlerbehebungen und Stabilitätsverbesserungen.
Erstveröffentlichung.
